Назначение и применение быстрозажимных устройств.
Быстрозажимные устройства ЧИЗМАК работают по хорошо известному «коленно-рычажному» принципу. Данный принцип имеет следующие преимущества: зажимное устройство, быстро и широко раскрываясь, легко освобождает зажатый в нем загатовку. Обеспечивая максимальную отдачу при наименьших энергозатратах достигается самое прочное крепление. Зажим крепления расстегивается во время обработки материала.

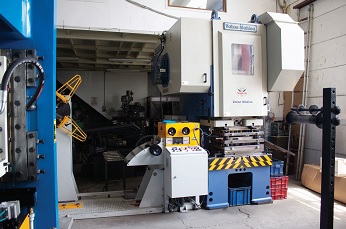

Области применения

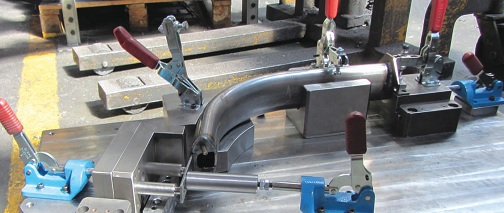

Зажимные устройства благодаря своему высокому КПД и легкости использования используются в различных областях. Наши зажимы используются в металлургии при сверлении, сварке, изгибе, чистке пескоструем, при проведении контроля и монтажа, при обработке древесины и пластика при склеивании, сверлении, резке и нанесении резьбы.
Показатели качества
Для эффективной эксплуатации важно было выбрать дизайн, который служил бы годами. Зажимные устройства снабжены заклепками подходящего размера, двигающимися в закаленных втулках (в зажимах размерами 0 и 1 втулки отсутствуют). Все части зажимного устройства подвергаются оцинковке перед сборкой. Закаленный и оцинкованный винт зажимного устройства (класс прочности 8,8) закручивается с помощью гайки с Т образными пазами или гайки специального дизайна.
Дизайн и срок использования
В зависимости от сферы применения, необходимо выбирать зажимы нужной конструкции.
Усилия в механических и пневматических зажимных устройствах
Правильный выбор размера зажимного устройства зависит от усилия сжатия, которая необходима в данном случае (см. таблицы спецификаций) .
Различные силы определены в кило-Ньютонах и разделены на нижеуказанные:
Сила удержания F1 или F2
Сила зажимная F3 или F4
Сила поршня F5 (при давлении воздуха в 6 бар)
Зажимная сила
Сила, оказываемая ручкой на загатовку при смыкании зажима. В отличии от пневматических зажимных устройств, зажимную силу для ручных зажимных устройств трудно выразить конкретным значением, т.к. она полностью зависит от пользователя.
Сила удержания
Сила, благодаря которому зажимное устройство не деформируясь противостоит силам воздействиющим на загатовку. Сила удержания больше зажимной силы потому что, чтобы размыкать сомкнутое зажимное устройство должна быть преодолена максимальная зажимная сила.

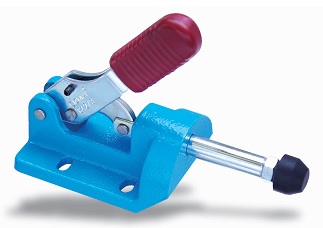

Виды монтажа
Имеются в наличии три различных вида базовой основы:
Зажимные устройства с горизонтальной основой.
Зажимные устройства с вертикальной основой, которые предназначены для использования для сварочных конструкций.
Зажимные устройства с вертикальной основой для бокового монтажа. Во всех зажимных устройствах зажимные винты входят в стоимость изделия.
В случае заказа большого количества, при пожелании Заказчика, зажимные винты могут быть удалены.

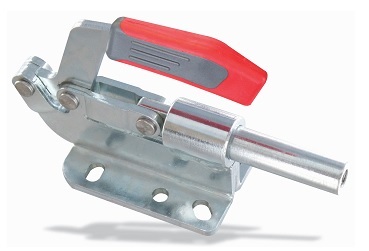

1. Ручки зажимных устройств имеют эргономичную форму. Эти высококачественные ручки устойчивые к воздействию масла, обеспечивают высокую безопасность при использовании зажимных устройств.
2. У вертикальных и шатунных зажимных устройств ручки оттягиваются в одну строну с зажимным устройством, а у горизонтальных зажимных устройств– в противоположную.
3. Заклепки из нержавеющей стали, расположенные в закаленных втулках, обеспечивают решительное и прочное функционирование.
4. Для обеспечения раскрытия в двух разных углах, в некоторых зажимных устройствах меняются местами остановочные штифтовые упоры.
5. Зажимные винты удерживаются на местах при помощи Т образных гаек и соответствуют классу прочности 8,8.
6. Зажимные винты снабжены масло устойчивыми резиновыми защитными, съемными колпачками.
Угол раскрытия зажимного устройства увеличивается до 210 градусов в зависимости от структуры материала и для того, чтобы свободно захватывать материал может частично менятся.
Эргономическая форма ручки очень хорошо ложиться в руку пользователя и обеспечивает высокую комфортность при использовании и высокую зажимную силу.
Уровень безопасности оператора обеспечен на высшем уровне благодаря мягкому пластиковому материалу покрытия ручки.
