ДОРНОВЫЕ ТРУБОГИБОЧНЫЕ СТАНКИ
|

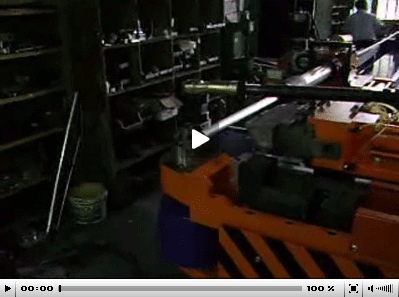

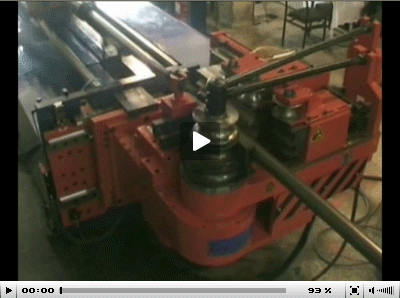

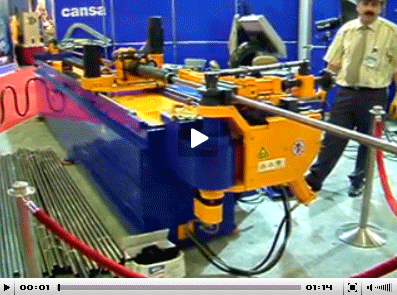

С) Автоматические трубогибочные станки с ЧПУ типа СNC
Стандартные свойства :
• CNC управление 2D
• Экран управляемый прикосновением (Touchable) 12" PLC
• 3-х осевое движение
• Возможность регулирование всех настроек давления и скорости с экрана
• Автоматический поворот трубы в пространстве сервоприводом
• Автоматическая подача трубы сервоприводом
• Гибка трубы гидроприводом
• Зажим гидроприводом
• Передвижение дорна гидроприводом
• Упор гидроприводом
• Система освобождения дорна – Гидравлическая
• Возможность сохранение данных о сгибе труб
• Возможност работы с экрана в ручном, полуавтоматическим и автоматическим режиме
• 10 разных гибов исползуя одну гибочную программу
• Автоматическая смазка станка
• Автоматическая смазка дорна
• Система охлаждения для гидравлической системы
|
|
ХАРАКТЕРИСТИКИ |
МОДЕЛИ |
CNC-38 |
CNC-42 |
CNC-51 |
CNC-76 |
CNC-90 |
CNC-100 |
CNC-130 |
Максимальный наружный диаметр трубы |
38 |
42 |
51 |
76 |
76 |
100 |
130 |
Максимальная толщина стенки трубы |
3 |
3 |
3 |
4 |
4 |
4 |
5 |
Максимальный радиус сгиба (мм) |
250 |
250 |
250 |
250 |
250 |
300 |
350 |
Максимальный угол сгиба
( o ) |
190 |
190 |
190 |
190 |
190 |
190 |
190 |
Скорость подачи трубы (мм/сек) |
1000 |
1000 |
1000 |
800 |
800 |
500 |
500 |
Скорость поварачивания трубы
(o /сек) |
210 |
210 |
210 |
140 |
140 |
60 |
60 |
Скорость сгибания трубы
(o /сек) |
35 |
35 |
35 |
30 |
30 |
30 |
25 |
Общая мощность двигателя (kw) |
11 |
11 |
11 |
15 |
18 |
22 |
30 |
Длина дорна (мм) |
3250 |
3250 |
3250 |
3500 |
4000 |
4000 |
4500 |
Точность гиба |
± 0,1 |
± 0,1 |
± 0,1 |
± 0,1 |
± 0,1 |
± 0,1 |
± 0,1 |
Точность подачи и поворота трубы |
± 0,1 |
± 0,1 |
± 0,1 |
± 0,1 |
± 0,1 |
± 0,1 |
± 0,1 |
Максимальное гидравлическое давление (бар) |
190 |
190 |
190 |
220 |
240 |
240 |
270 |
Объем масляного бака (Л) |
120 |
120 |
120 |
160 |
160 |
180 |
200 |
Масса станка (кг) |
2850 |
2850 |
3000 |
3500 |
4500 |
6000 |
6500 |
Длина станка (мм) |
5000 |
5000 |
5000 |
5500 |
5750 |
6000 |
6000 |
Ширина станка (мм) |
1500 |
1500 |
1500 |
1700 |
1850 |
2200 |
2500 |
Высота станка (мм) |
1400 |
1400 |
1500 |
1600 |
1600 |
2000 |
2000 |
|
